Konische Staubsammelfilterpatrone
Bei diesem Modell handelt es sich um eine konische Staubsammelfilterpatrone mit großem Durchmesser. Die Form ist ein Kegelstumpf, der sich nach unten verjüngt. Schwarze einteilige Kunststoff-Endkappe mit Flansch. Bezieht sich auf Filterpatronen, die speziell für die gepulste Staubsammlung kleinerer Größe entwickelt wurden.
Beschreibung
Markierung

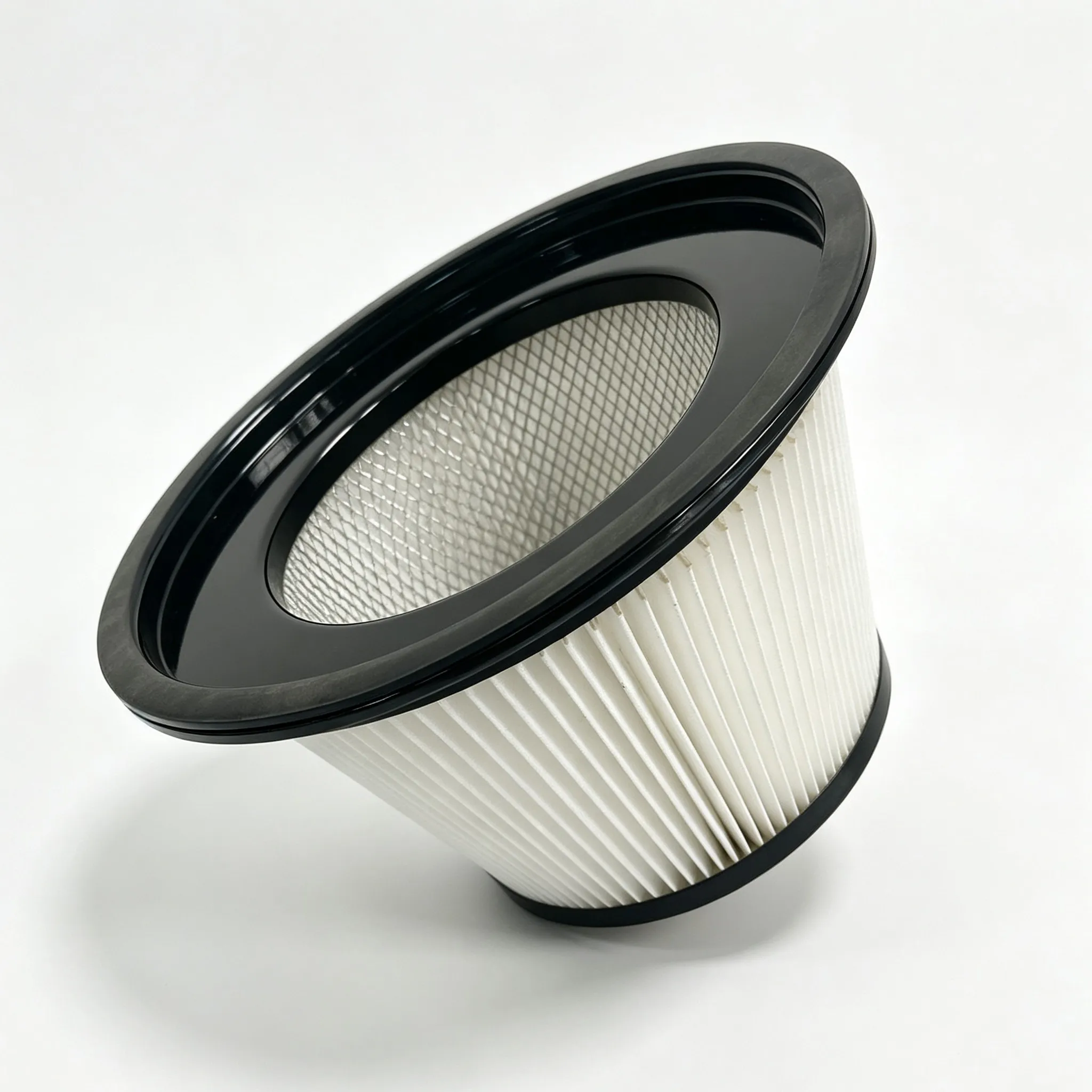

Konische Staubsammelfilterpatrone (konische Filterpatrone mit Kunststoff-Endkappe mit großem Durchmesser)
Bei diesem Modell handelt es sich um eine konische Staubsammelfilterpatrone mit großem Durchmesser. Die Form ist ein Kegelstumpf, der sich nach unten verjüngt. Schwarze einteilige Kunststoff-Endkappe mit Flansch. Bezieht sich auf Filterpatronen, die speziell für die gepulste Staubsammlung kleinerer Größe entwickelt wurden.
🧱 Analyse des Designs

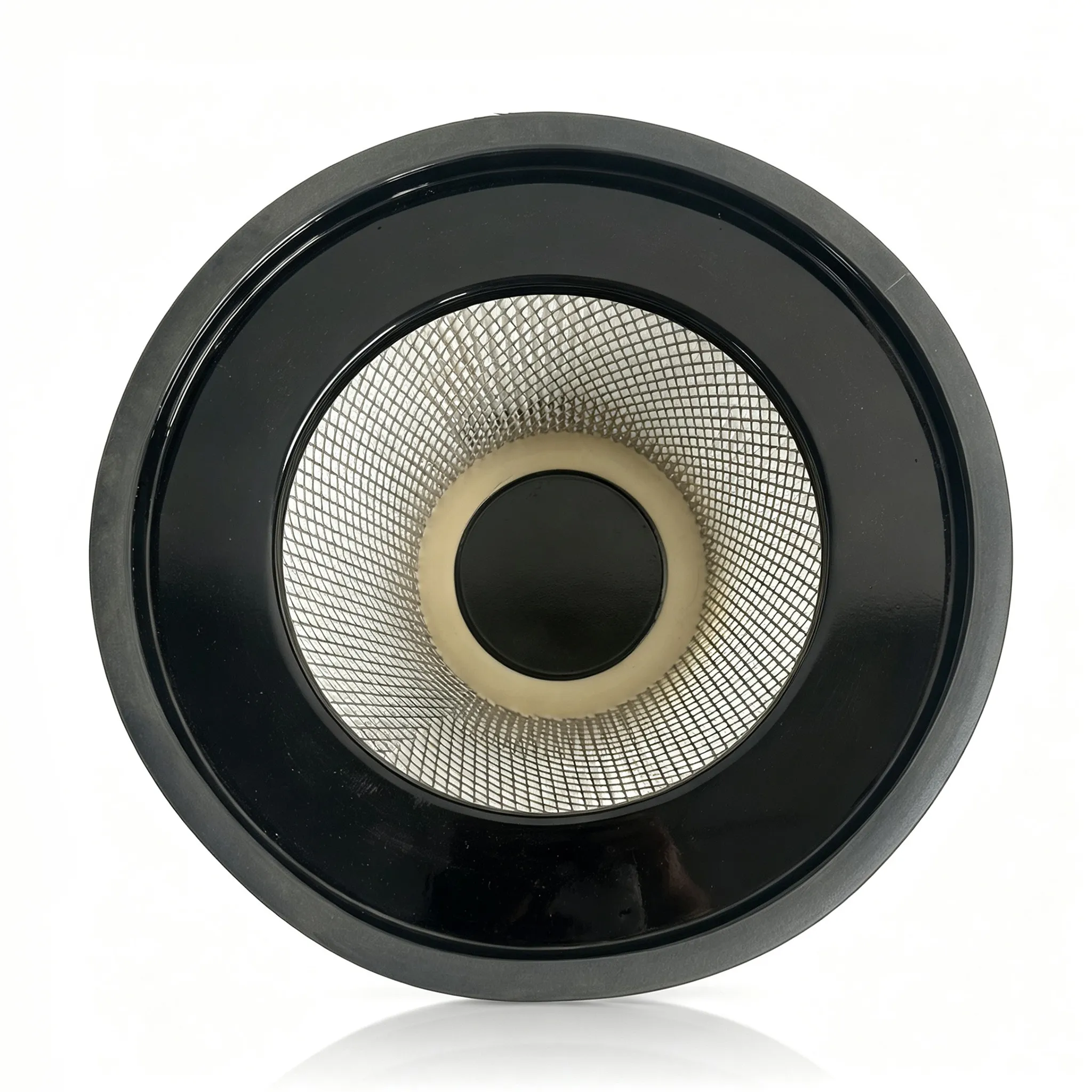

1. Endkappe mit schwarzem Kunststoffflansch und großem Durchmesser. Vollständig geformter Kunststoffflansch mit integrierter Dichtungsnut und Gummi-O-Ring; Nach der Installation und dem Pressen ist eine Abdichtung gewährleistet, die das Austreten staubiger Luft verhindert. Passend für entsprechenden konischen Rohrboden. Unten befindet sich eine schwarze Umrandung.
2. Weißes plissiertes Polyester-Filtermaterial. Konisch plissiertes Polyestermaterial, große Filterfläche. Auf Bestellung erhältlich: PTFE-beschichtetes Polyester, antistatisches Polyester, dreifach schützendes Polyester.
3. Eingebautes Metallstütznetz mit rhombischen Zellen. Im Inneren der Kartusche befindet sich ein Metallgitterrahmen, der das Vakuum aufnimmt und verhindert, dass das Filtermaterial gequetscht und die Falten verformt werden. Luftströmungsrichtung: Luft tritt von außen in die Kartusche ein und von innen wieder aus; Unterstützt gepulstes Rückspülen zur Reinigung.
✨ Wichtige Produktmerkmale
✅ Konisches Design, nach unten verjüngend. Beim Impulsblasen gleitet der Staub schnell entlang der konischen Oberfläche und neigt nicht zur Ansammlung und zum Zusammenbacken; ein dauerhaft stabiler Betrieb gewährleistet ist.
✅ Massiver Kunststoffflansch, zuverlässige Abdichtung. Hochfester Kunststoffflansch mit integriertem Dichtelement; einfache Montage und bequeme Demontage.
✅ Gefaltetes Filtermaterial, große Staubkapazität. Enge Falten; hohe Staubkapazität einer Patrone; geringer Druckabfall während des Gerätebetriebs.
✅ Filtermaterial kann je nach Bedarf hergestellt werden: normales Polyester (für trockenen Staub), PTFE-beschichtetes Polyester (für ultrafeinen klebrigen Staub), antistatisches Polyester (für explosive Pulver).
📌Anwendungsgebiete
Kleine autonome Impulsstaubabscheider, industrielle Staubabscheider
Schleifen, Polieren, Pulverrückgewinnung, Staubentfernung bei der Steinbearbeitung
Staubsammelgerät mit konischem Rohrgitter
Betriebstemperatur: für herkömmliche Polyesterleistung bei Langzeitgebrauch – nicht höher als 120 °C; Die Endkappe aus Kunststoff ist nicht für Rauchgase mit hoher Temperatur geeignet.
💡 Wichtige Betriebspunkte
1.Installation: Die Flanschoberfläche wird gleichmäßig gedrückt; Die Unversehrtheit des Dichtrings und die Abwesenheit von Luftlecks sind gewährleistet.
2.Reinigung: Impulsspülung wird unterstützt.
3.Nur für normale Temperaturbedingungen geeignet; In Umgebungen mit hohen Temperaturen sollten Hochtemperaturfilterpatronen mit Metallflansch verwendet werden.
