Filtrationsprinzip: Oberflächenfiltration; Wird mit Impulsstaubabscheidern verwendet; fängt Staub ein; Die PTFE-beschichtete Version sorgt für eine bessere Filterung von Submikron-Staub.
Beschreibung
Markierung
Beschreibung von zwei Modellen von Staubsammelfilterpatronen mit Edelstahlflansch

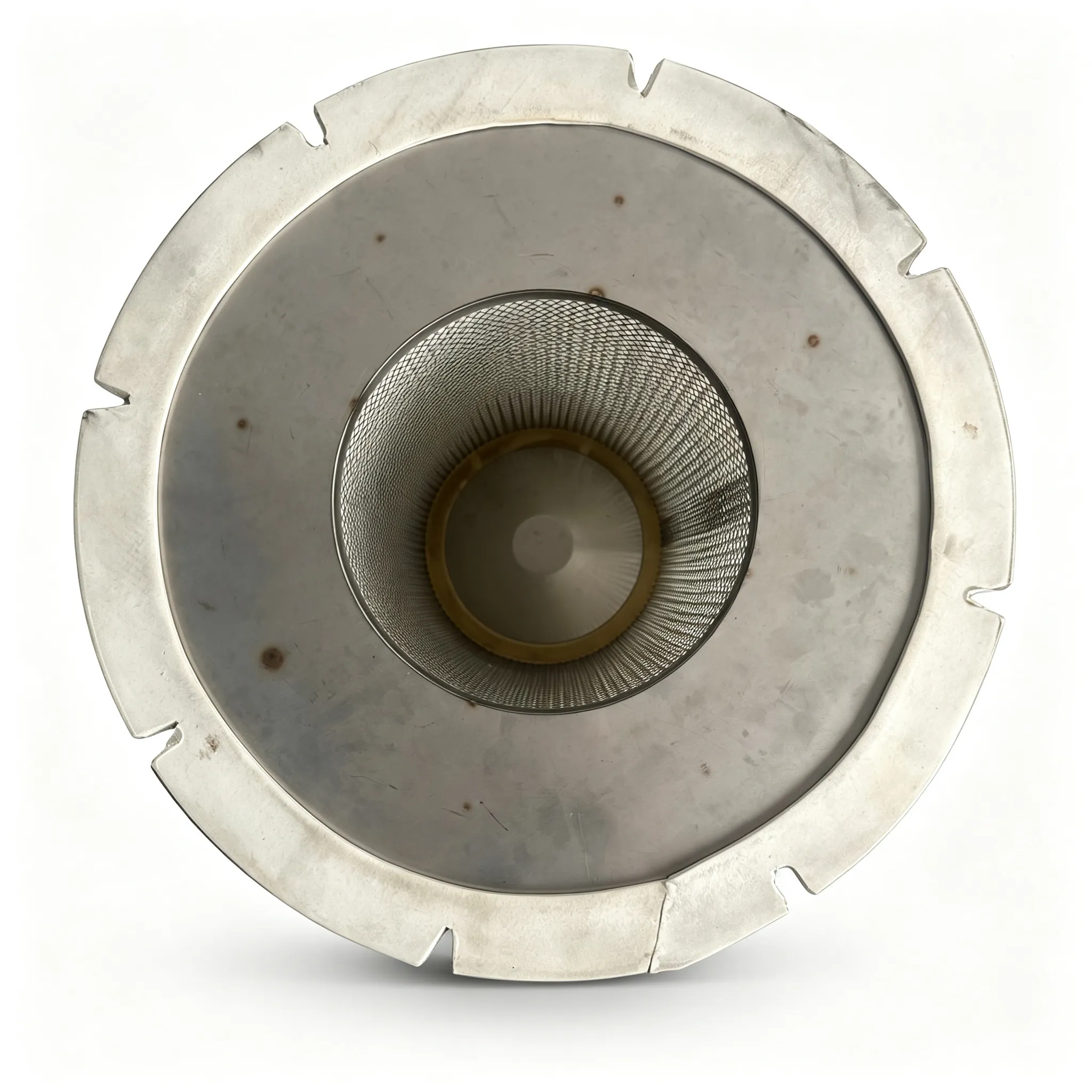

Erstes Modell: Staubsammelfilterpatrone mit Bajonettflanschmontage (erstes Bild)
✅ Struktur
Oben: Edelstahlflansch mit mehreren Verriegelungsschlitzen; Bajonett-Schnellverschluss-Anschluss; bei der Montage erfolgt die Befestigung durch Drehen ohne viele Schrauben; In der Mitte des Flansches befindet sich ein Loch für den Luftdurchlass. Im Inneren ist ein Metallstütznetz installiert.
Filtermaterial: Polyestervlies (mögliche Ausführungen mit PTFE-Beschichtung, antistatisch und feuerhemmend); Längswellung mit dichtem Faltenabstand vergrößert die Filterfläche deutlich.
Unterstützung: Das innere Metallgeflecht der Patrone verhindert ein Zerdrücken und Verformen des Filtermaterials unter dem Einfluss eines gepulsten Luftstroms. Boden aus Edelstahl.
✅ Funktionen
Schnellverschluss-Bajonettverschluss: bequeme Montage und Demontage, spart Zeit beim Austausch der Kartusche im Staubsammler; Wird häufig in Pulverhandhabungsgeräten und Staubabscheidern verwendet.
Filtermaterial mit verschiedenen optionalen Eigenschaften: beschichtete Version – für ultrafeinen Staub; antistatisch – für Pulver und brennbaren/explosiven Staub; Feuerhemmend – für Staub und Rauch bei hohen Temperaturen.
Impulsreinigung: Impulsrückspülung unterstützt; gute Staubabscheidung, hohe Staubaufnahmekapazität, stabiler Druckabfall.
✅ Anwendungsgebiete
Sandstrahlkammern, Laden von Pulvermaterialien, Mischanlagen, Brecher, autonome Staubabscheider, Staubabsaugung komplett mit kleinen Zyklonen.

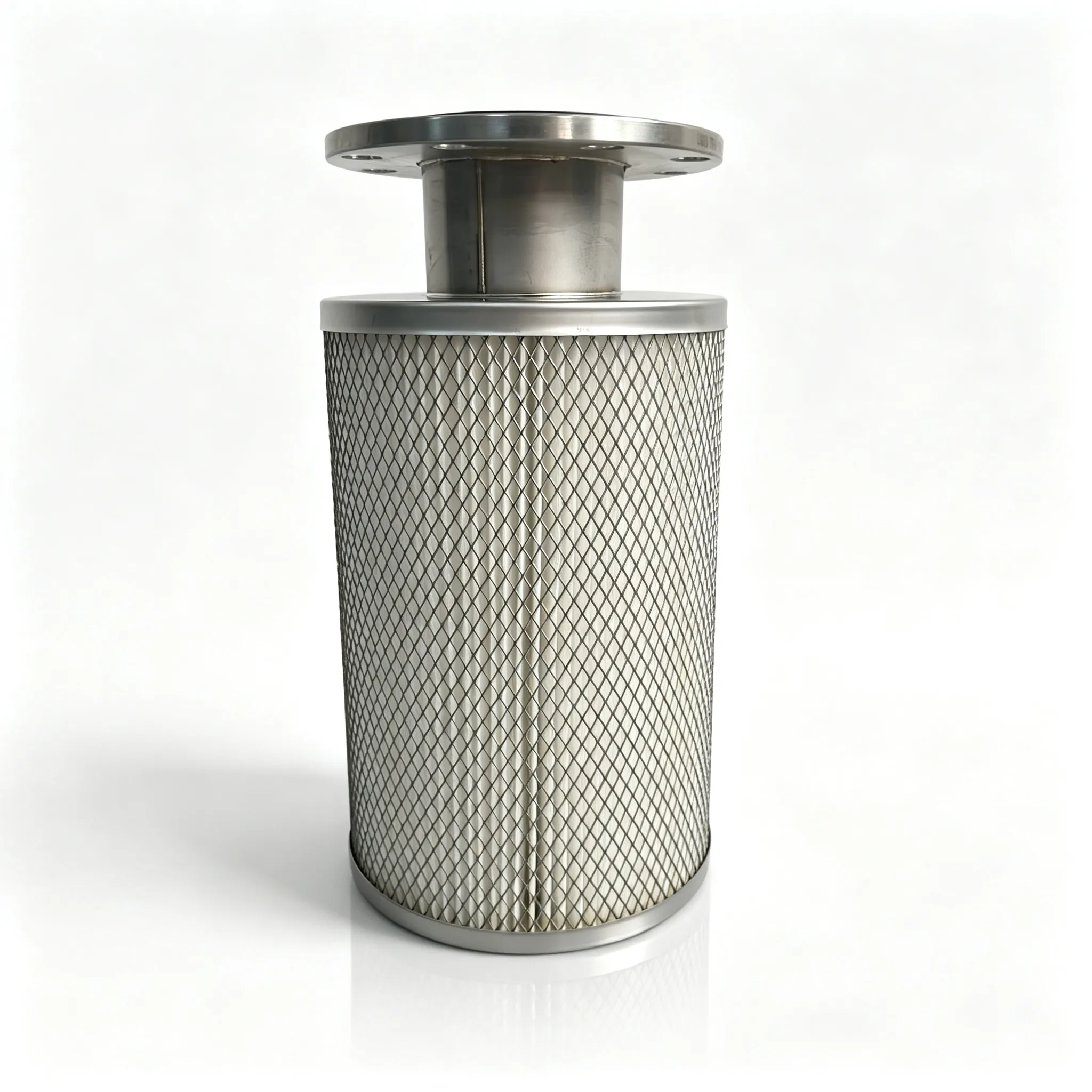

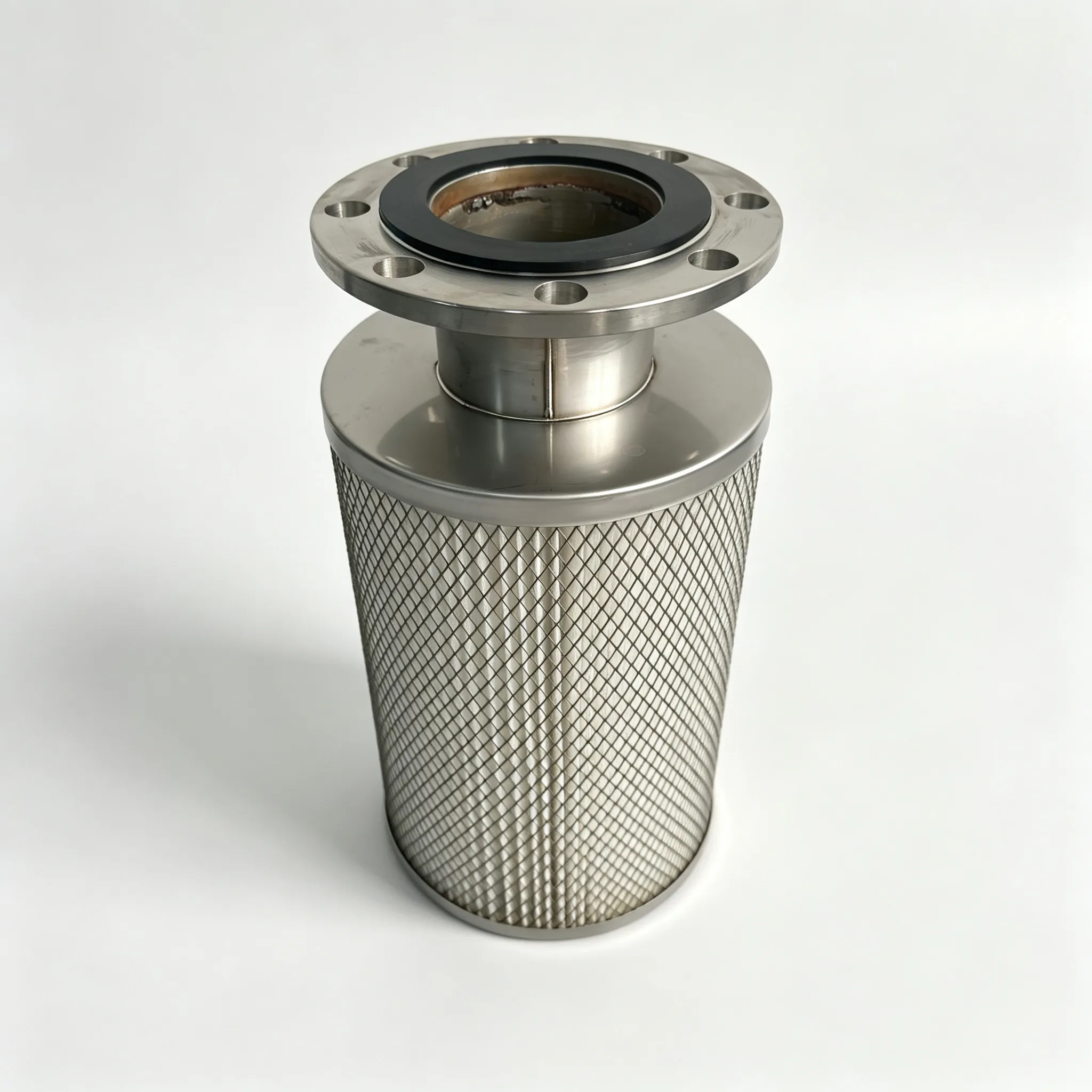

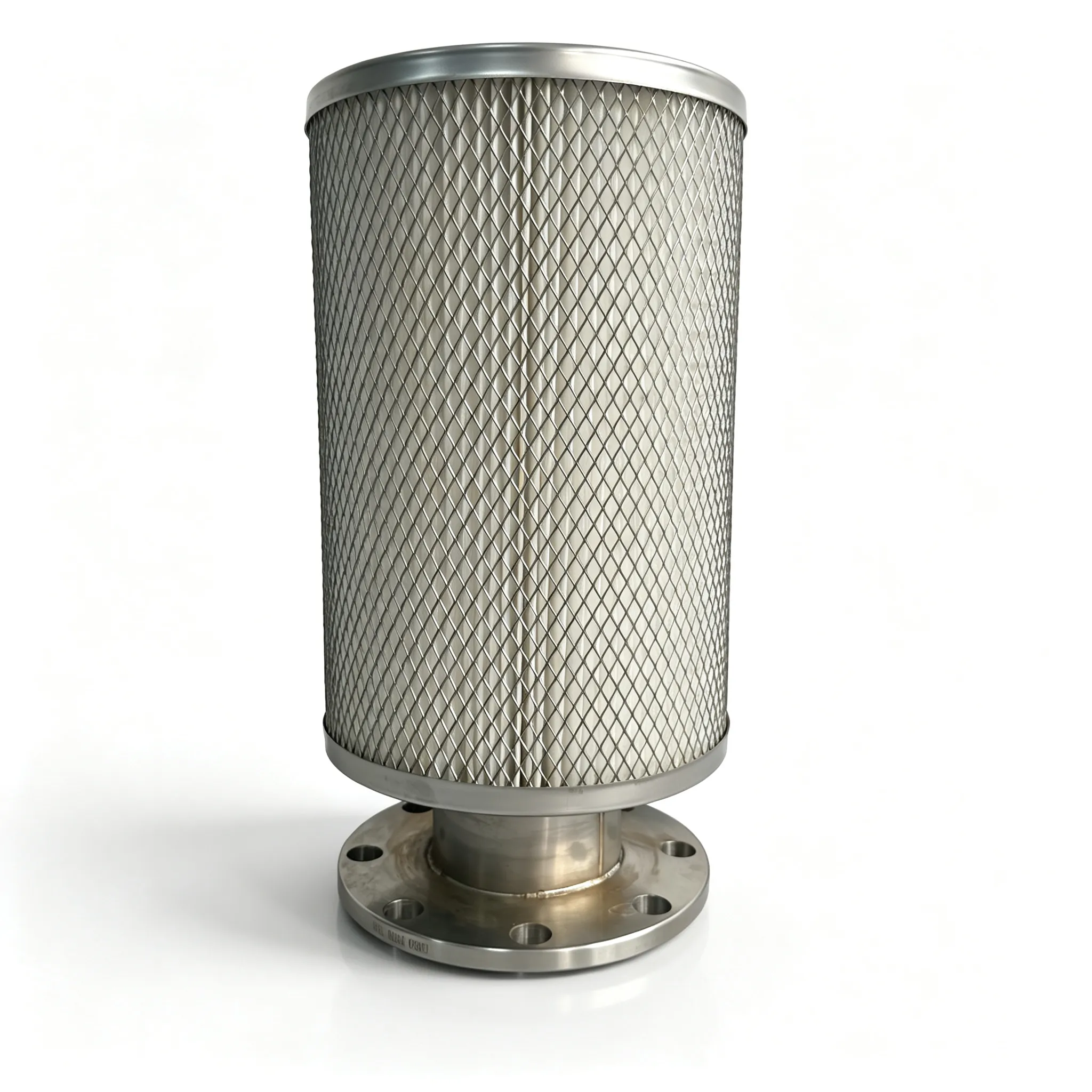

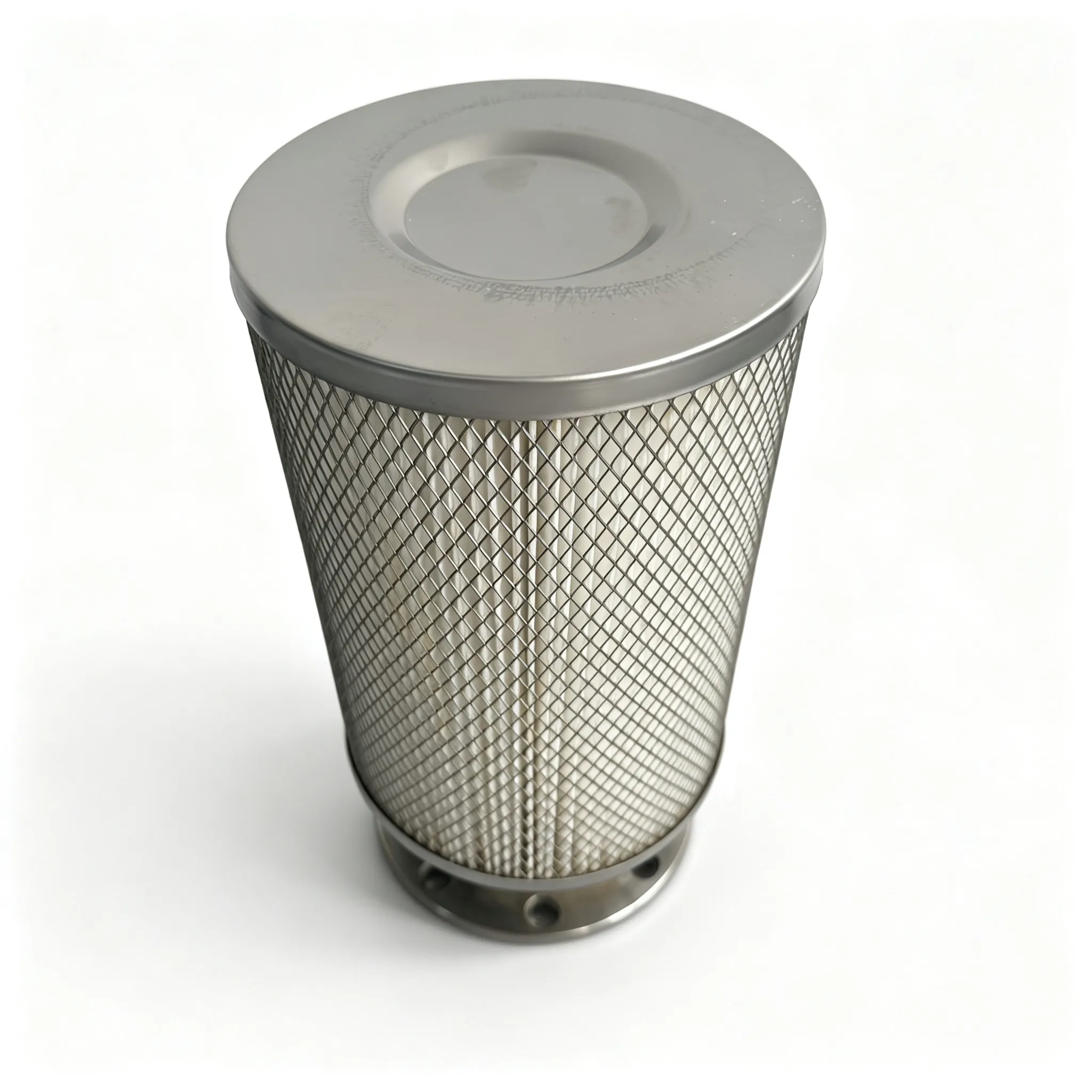

Zweites Modell: Staubsammelfilterpatrone mit Flansch mit Rohr (zweites Bild)
✅ Struktur

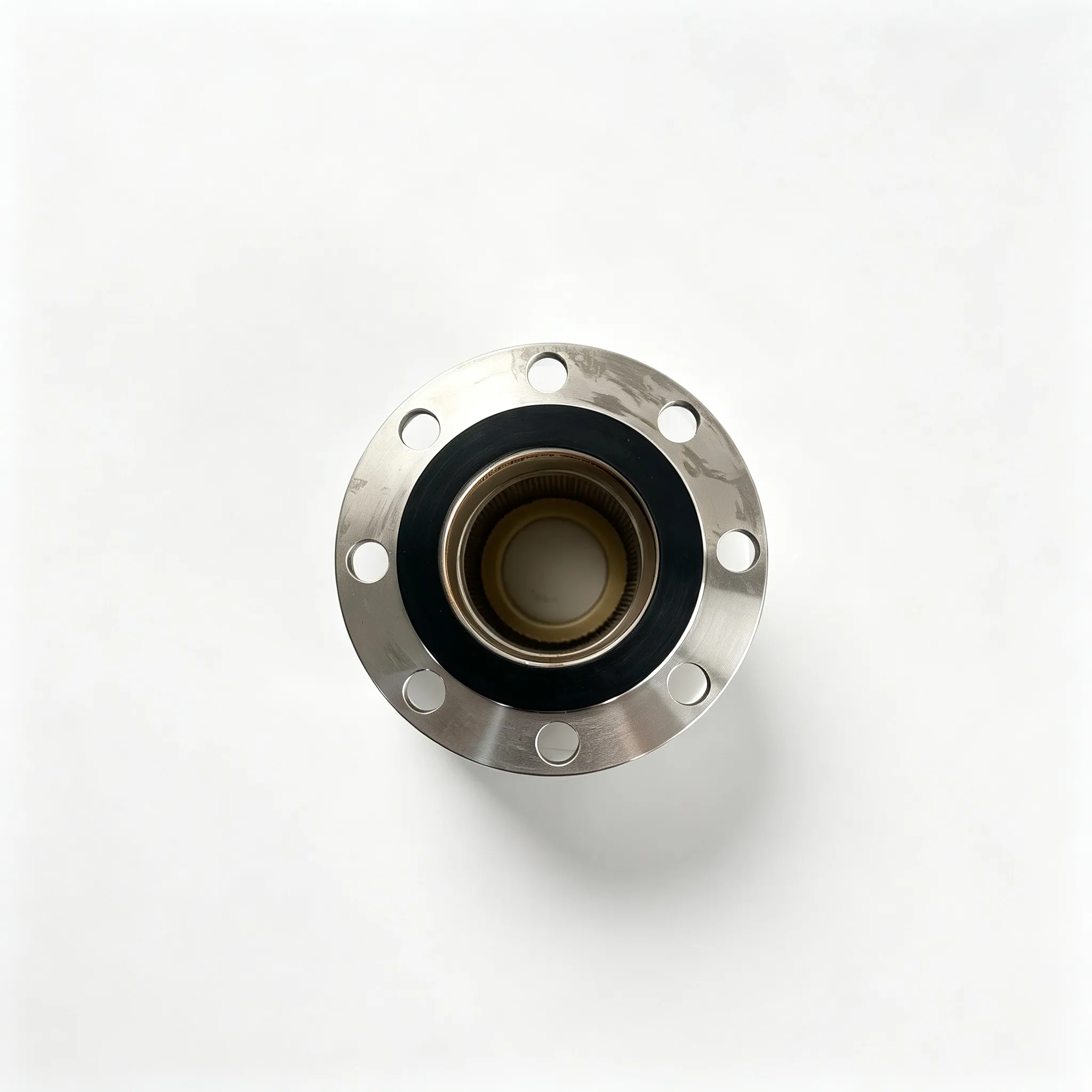

Oben: Edelstahlflansch mit Rohr; Standard-Rundflansch mit Bolzenlöchern; in der Mitte ist ein kurzes Rohr angeschweißt; Die Schraubbefestigung sorgt für eine erhöhte Dichtheit.
Filtermaterial: Polyestermaterial; ein äußeres Metallschutznetz mit rhombischer Zelle schützt das gefaltete Material vor Stößen durch harte Gegenstände; internes Metallstütznetz; Ein zweilagiges Netz schützt das Filtermaterial.

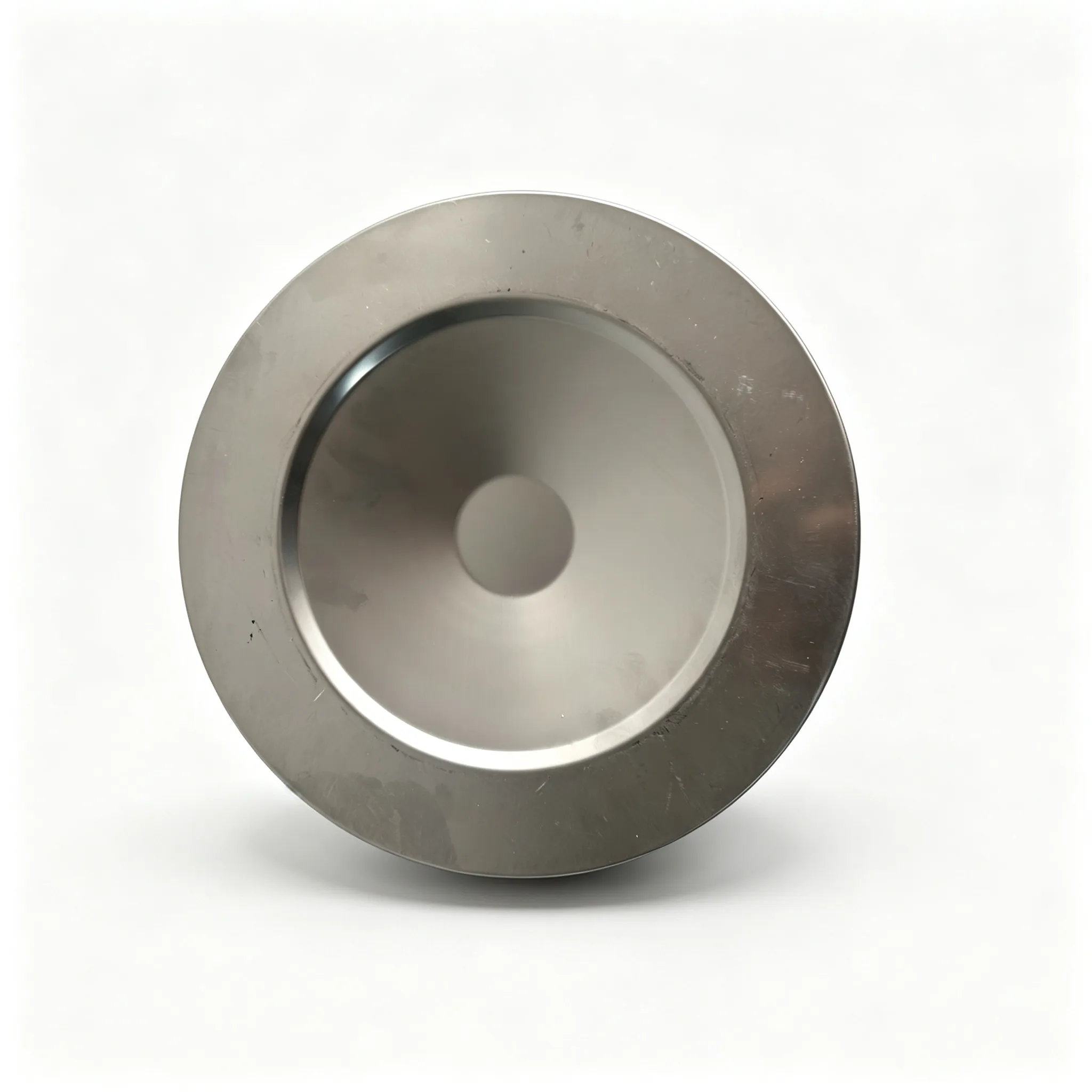

Endkappen: Ober- und Unterkappen aus Edelstahl; optional - O-Ring zur Vermeidung von Luftlecks.
✅ Funktionen
Der verschraubte Flansch sorgt für eine hohe Dichtheit: Der Flansch wird mit Schrauben befestigt; Geeignet für Staubsammelgeräte mit hohen Vakuum- und Druckanforderungen; verhindert Luftlecks.
Doppelschichtiger Metallnetzschutz: äußeres Schutznetz + inneres Stütznetz; Die Kartusche ist stoß- und verschleißfest und unterliegt keinen Beschädigungen.
Sonderanfertigung: Flanschgröße, Patronenhöhe, Art des Filtermaterials – je nach Kundenwunsch; Es sind hitzebeständige und korrosionsbeständige Ausführungen möglich.
✅ Anwendungsgebiete
Industrielle Staubabsauggeräte, Ventilatoreinlassfiltration, Materialrückgewinnung, chemischer Produktionsstaub, Zementfabriken, Staubabsaugung in der Holzbearbeitung; kann auch zur Staubrückgewinnung in pneumatischen Ladern und Vakuumladern eingesetzt werden.
Allgemeine Produktbeschreibung
1.Filtrationsprinzip: Oberflächenfiltration; Wird mit Impulsstaubabscheidern verwendet; fängt Staub ein; Die PTFE-beschichtete Version sorgt für eine bessere Filterung von Submikron-Staub.
2.Verfügbare Materialien: normales Polyester, PTFE-beschichtetes Polyester, antistatisches Polyester, flammhemmendes Polyester, Hochtemperatur-PPS-Filtermaterial.
3. Betriebstemperatur: für gewöhnliches Polyester – nicht höher als 120 °C; für PPS-Material - 160–200 °C.
4.Reinigungsmethode: Impulsrückblasen mit Druckluft; ermöglicht wiederholte Verwendung; Austausch nach Erreichen des maximalen Widerstandes.
Kontaktieren Sie uns
Ähnliche beliebte Produkte
Luftfilterpatrone aus Edelstahl
Hierbei handelt es sich um eine Filterpatrone, die mit einem selbstreinigenden Luftfilter geliefert wird. Sie wird oft auch als Luftkompressor-Einlassfilterpatrone oder Gasturbinen-Luftfilterpatrone bezeichnet. Wird hauptsächlich verwendet, um die Luft am Einlass großer Geräte von Staub zu reinigen.

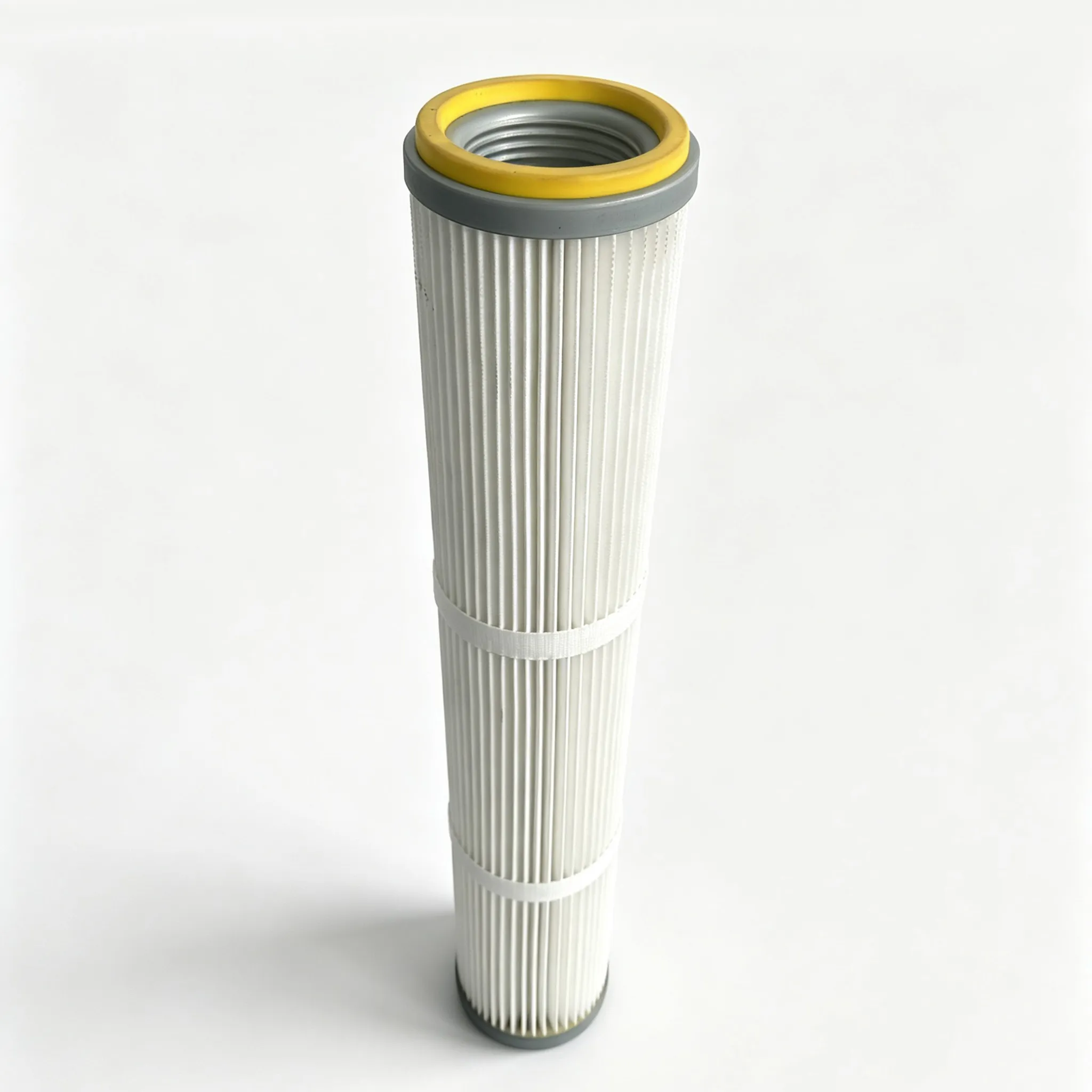

Luftfilterpatrone mit Innengewinde
Die Filterpatrone mit Innengewinde ist eine Staubsammelfilterpatrone, die über eine Verbindungsbaugruppe mit Innengewinde verschraubt wird.

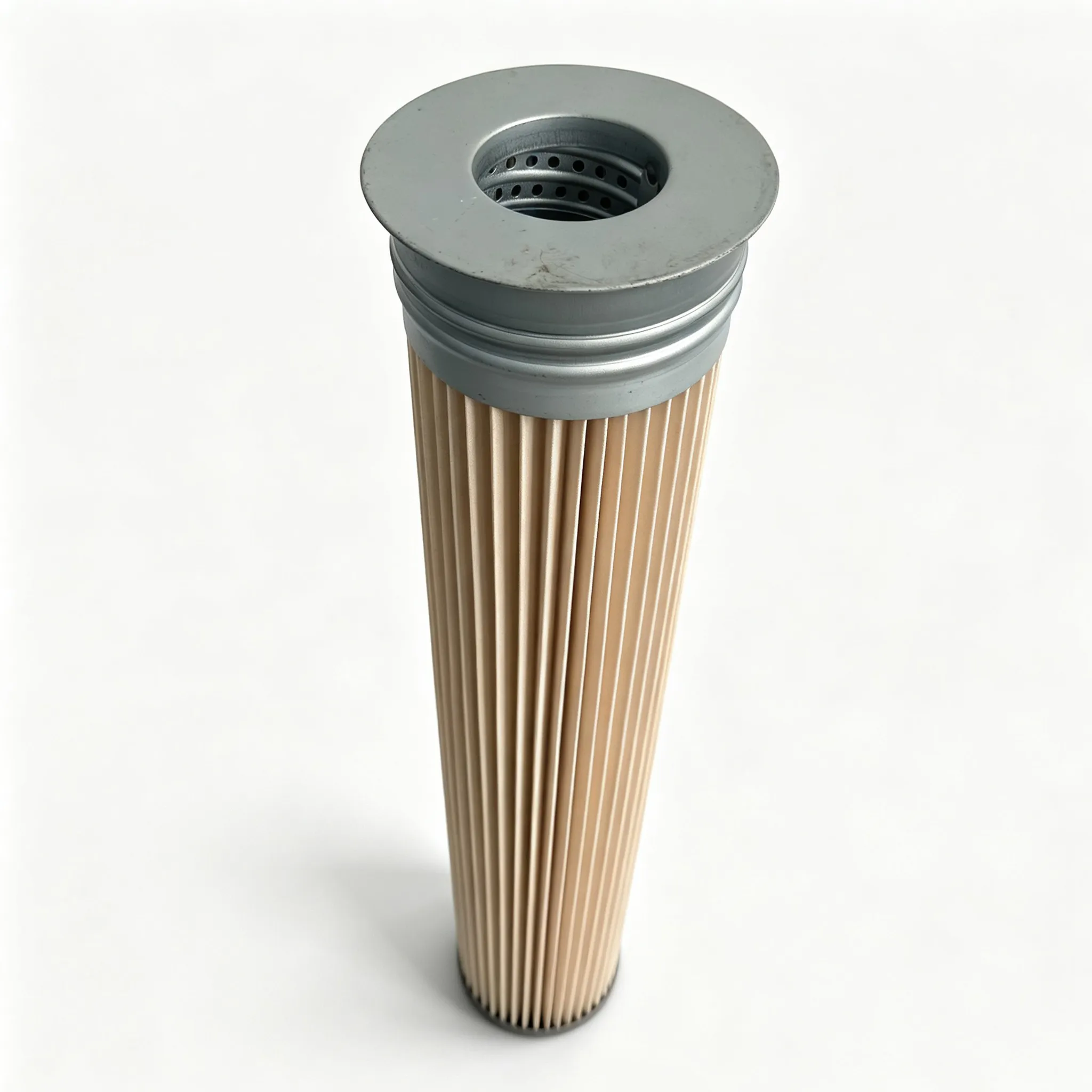

Hitzebeständige Staubsammelfilterpatrone
Bei diesem Modell handelt es sich um eine hitzebeständige Filterpatrone mit angeschraubter Oberseite und hängendem Design; speziell für die Staubabscheidung von Rauchgasen bei hohen Temperaturen konzipiert.
Konische Staubsammelfilterpatrone
Bei diesem Modell handelt es sich um eine konische Staubsammelfilterpatrone mit großem Durchmesser. Die Form ist ein Kegelstumpf, der sich nach unten verjüngt. Schwarze einteilige Kunststoff-Endkappe mit Flansch. Bezieht sich auf Filterpatronen, die speziell für die gepulste Staubsammlung kleinerer Größe entwickelt wurden.
Filterpatrone mit Schnellverschluss-Fünfblattverschluss
Bei diesem Modell handelt es sich um eine Filterpatrone mit einer Schnellverschluss-Fünfblatthalterung. Die obere orangefarbene Kunststoff-Endkappe verfügt über 5 Verriegelungslaschen. Bezieht sich auf drehbar montierte Staubfilterpatronen ohne Schrauben; Das Prinzip ähnelt einer sechsblättrigen Filterpatrone, nur die Anzahl der Riegel beträgt 5.

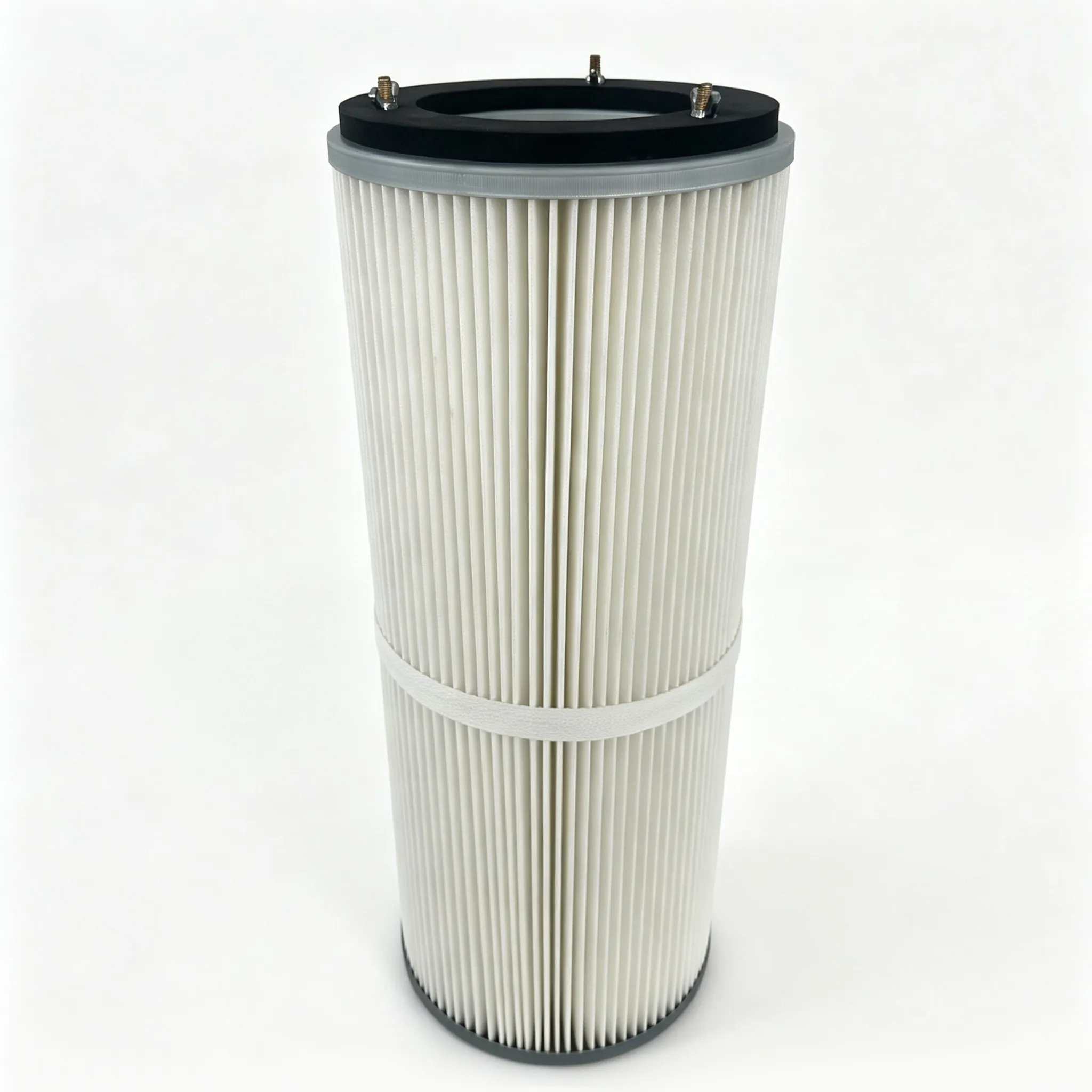

Filterpatrone mit Drei-Schrauben-Befestigung
Bei diesem Modell handelt es sich um eine lange Staubsammelfilterpatrone mit einer hängenden Halterung an drei oberen Schrauben; gehört zum oben hängenden Typ; Wird hauptsächlich in vertikalen Impulsstaubabscheidern verwendet.

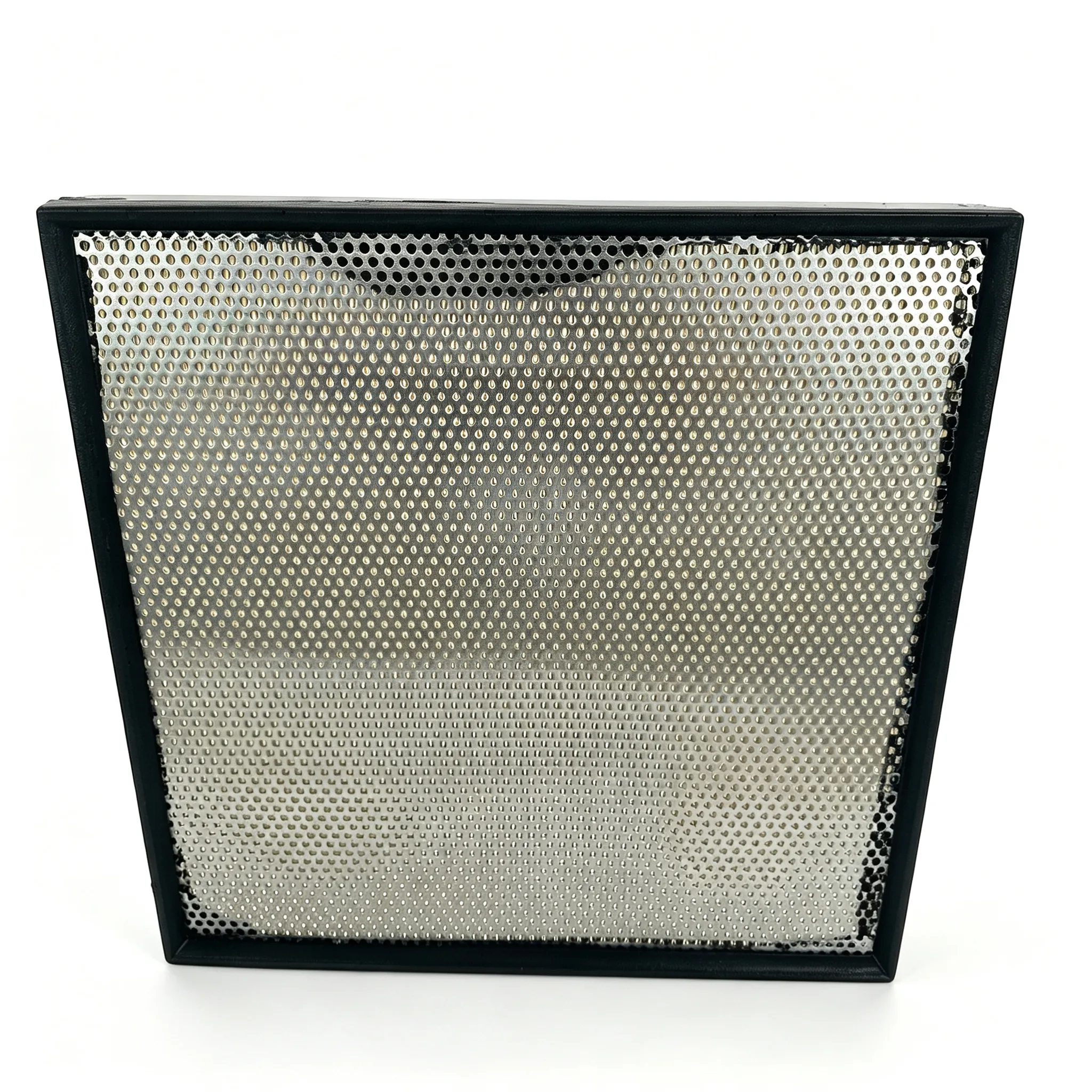

Luftfilterelement mit Plattenrahmen
Diese beiden Bilder zeigen die Vorder- und Rückseite desselben Filterelements vom Platten- und Rahmentyp: Die Vorderseite verfügt über plissierte Filtermedien, die Rückseite über ein Metallschutznetz.
Staubsammelfilterpatrone mit Flansch und Venturirohr
Bei diesem Modell handelt es sich um eine Staubsammelfilterpatrone mit Flansch und Venturirohr; bezieht sich auf lange Filterpatronen, die speziell für Impulsstaubabscheider entwickelt wurden und am häufigsten in oben montierten Staubabscheidern verwendet werden.

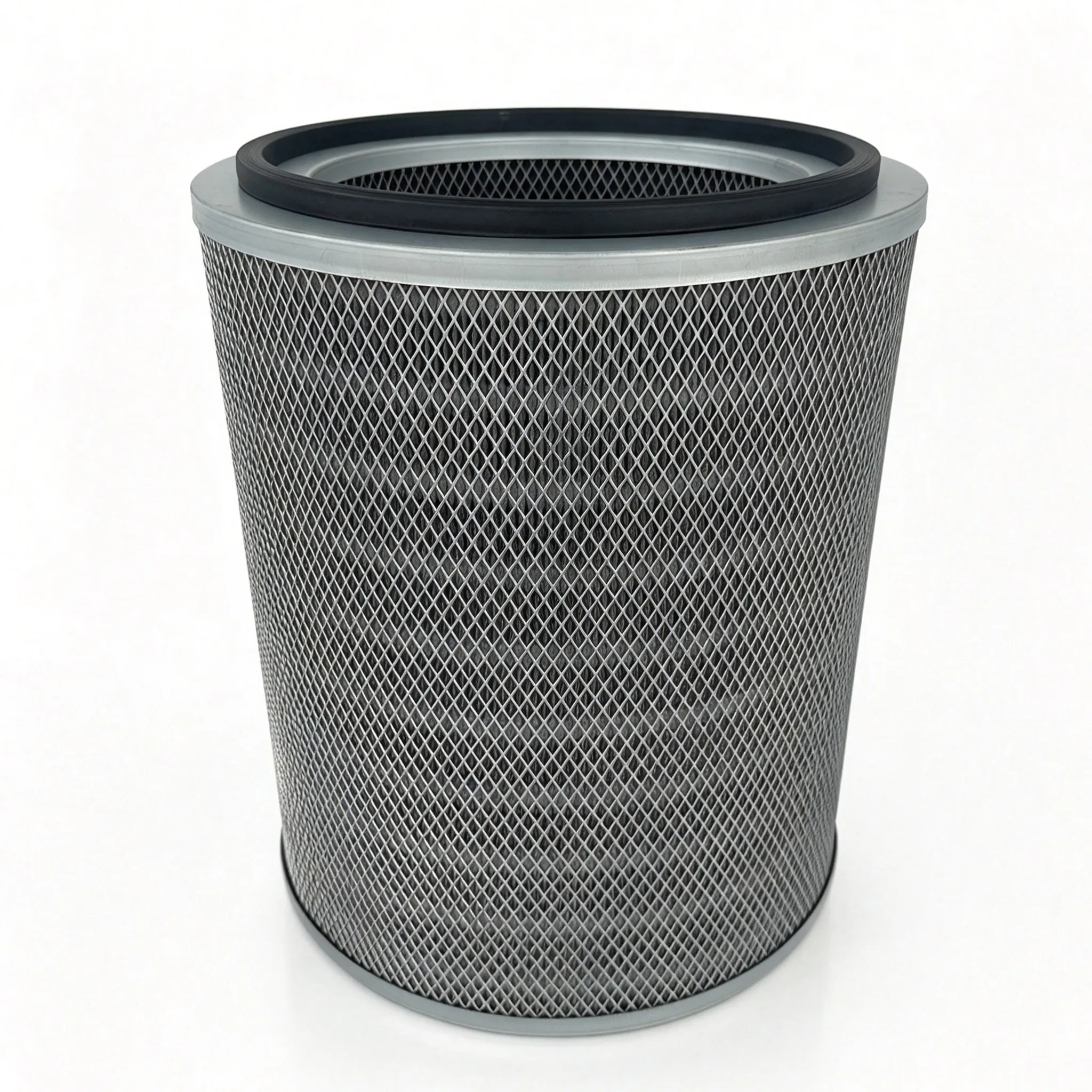

Luftfilterpatrone mit Dreifachschutz
Bei diesem Modell handelt es sich um ein zylindrisches Luftfilterelement mit Dreifachschutz. Hergestellt aus dreifach imprägniertem Zellstoff-Filterpapier. Wird hauptsächlich zum Filtern der Ansaugluft von Luftkompressoren, Generatorsätzen und wichtigen Geräten von Baumaschinen verwendet.
Luftfilterpatrone mit Diamantnetz
Dieses Modell gehört zu den quadratisch geformten Luftfilterpatronen und wird auch quadratisches Luftfilterelement genannt. Das äußere schützende Metallgeflecht besteht aus rhombischen Zellen, die Endabdeckungen bestehen aus quadratischem Gummi.

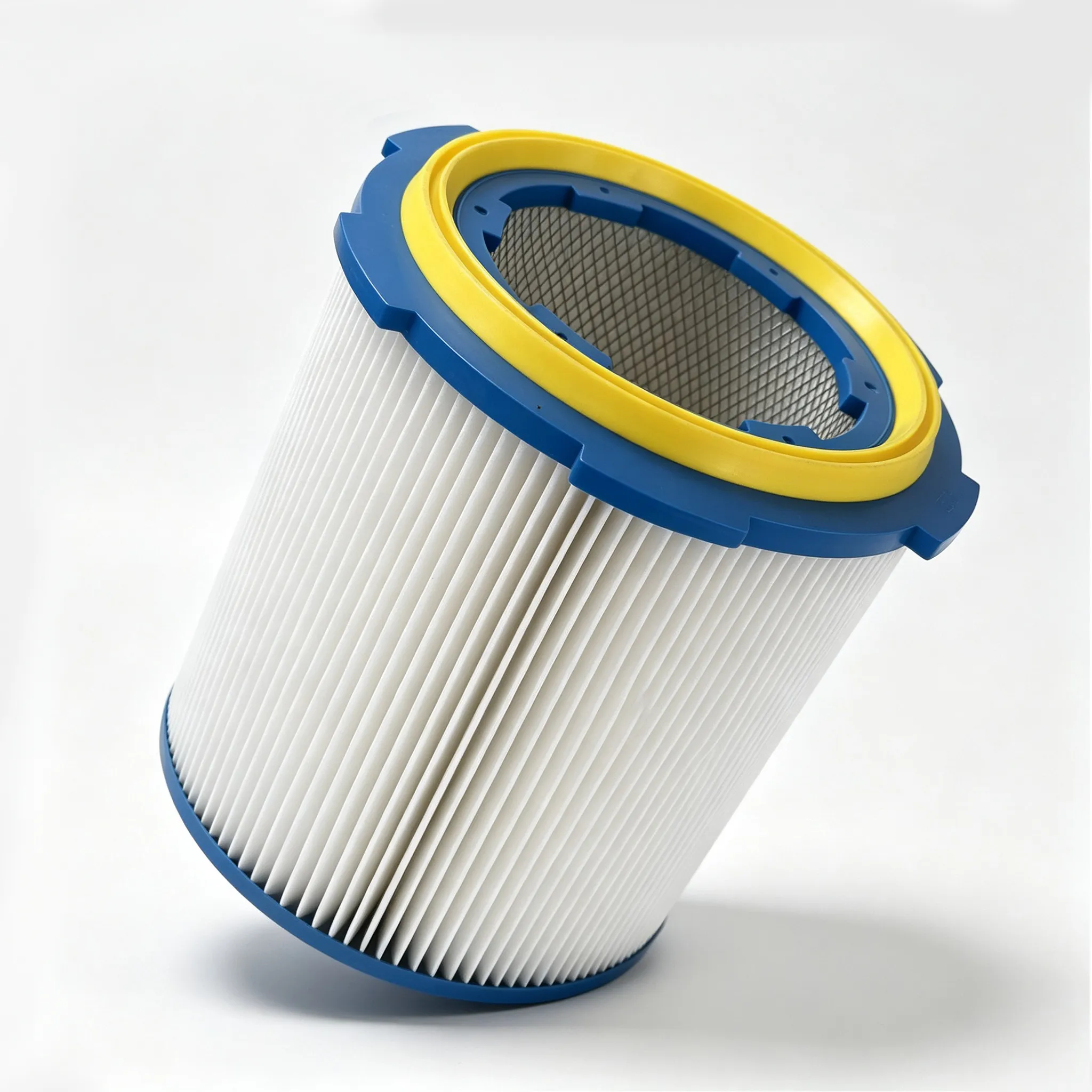

Staubfilterpatrone mit Schnellverschluss-Sechsblattbefestigung
Bei diesem Modell handelt es sich um die branchenweit am häufigsten verwendete Sechs-Blatt-Schnellwechsel-Staubfilterpatrone, auch Sechs-Blatt-Bajonett-Flanschpatrone genannt. Sie wird auch als Sechsblatt-Bajonett-Flanschpatrone bezeichnet.

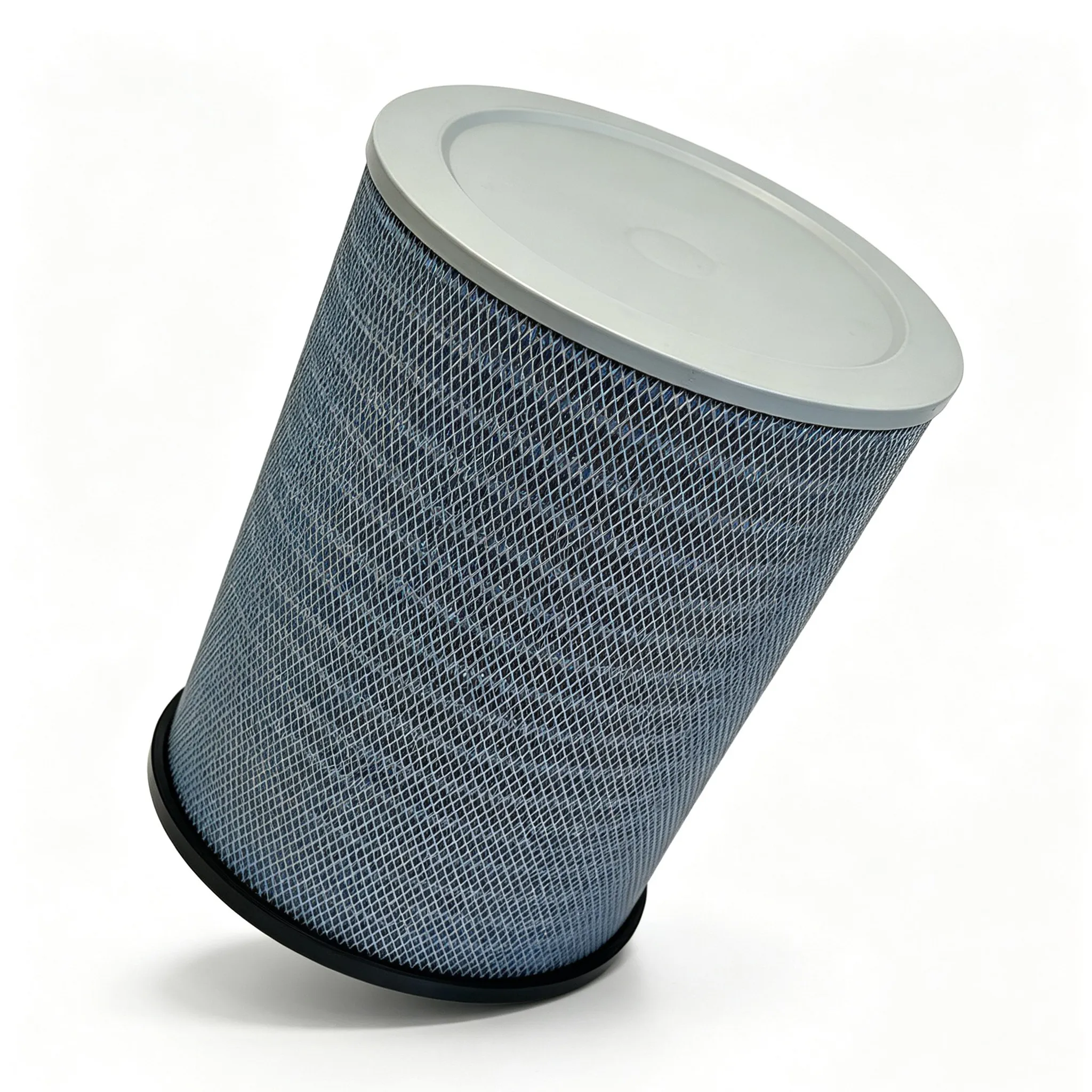

Feuerfestes Luftfilterelement mit Flansch
Bei diesem Modell handelt es sich um eine feuerfeste Staubsammelfilterpatrone mit ovalem/rundem Flansch. Wird typischerweise zum Entfernen von Dämpfen beim Plasma- und Laserschneiden sowie beim Schweißen verwendet; Sein charakteristisches Merkmal ist das blau flammhemmende Filtermaterial.
Vier-Loch-Staubfilterpatrone
Bei diesem Modell handelt es sich um eine konisch geformte Staubfilterpatrone, oben schmal und unten breit, mit hängender Halterung an 4 oberen Schrauben; bezieht sich auf die Filterpatronen der oberen hängenden Installation; Wird häufig in Silodach-Entstaubungsanlagen und kleinen vertikalen Impulsentstaubungsanlagen verwendet.
Rundes Luftfilterelement
Zu den Filterelementen zur Reinigung der Ansaugluft des Hauptgeräts (Einweg-Luftfilterelemente) gehört die übliche runde Luftfilterpatrone aus Filterpapier.

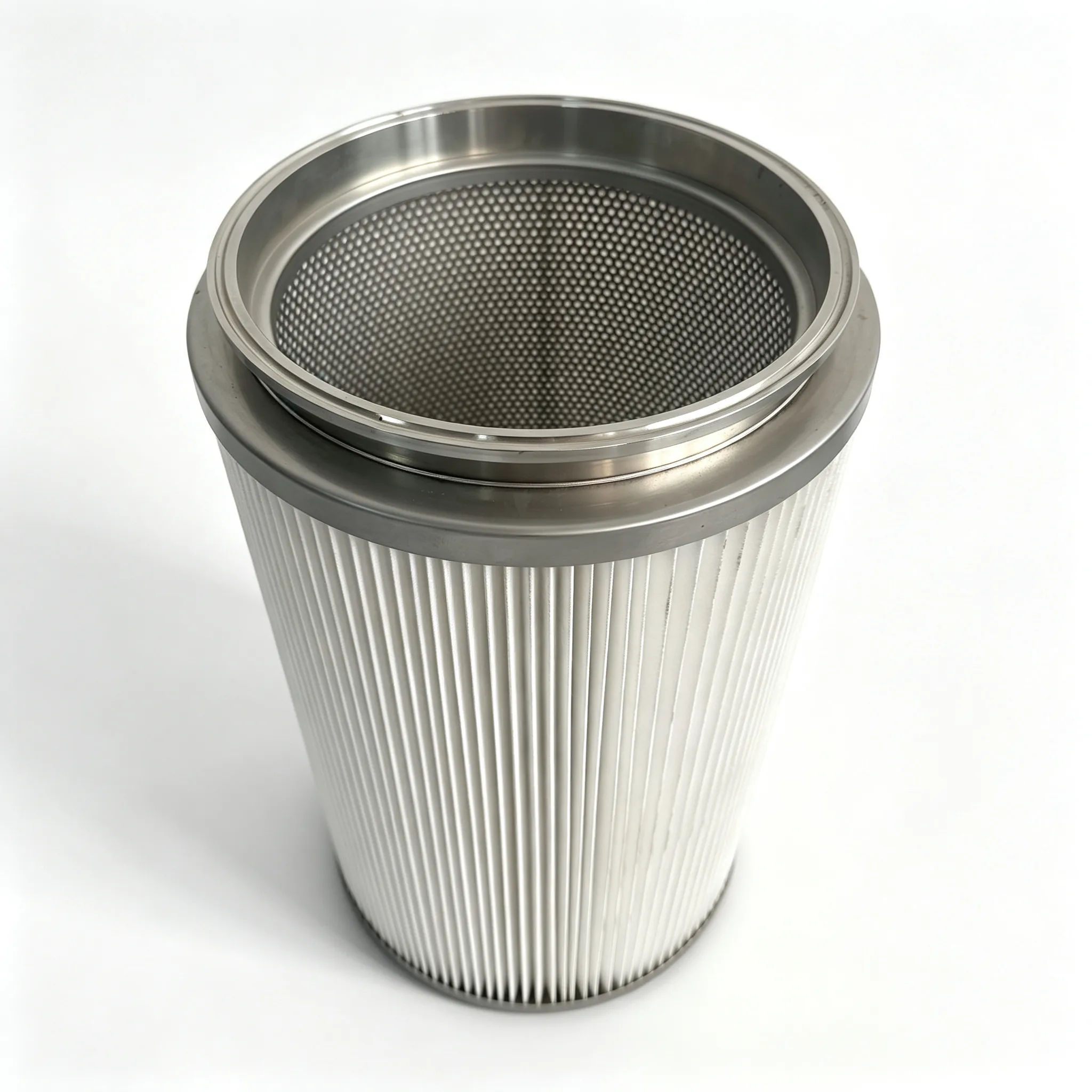

Staubfilterpatrone aus Edelstahl mit Schnellkupplung
